弊社の中国メーカーとの取り組み！強みは長い期間かけて培った信頼関係

弊社は、長く信頼関係を築いてきた中国ローカルメーカーＡ社があり社長と

も懇意で社長に直接プラスチック金型の見積りをお願いしています。

価格も安く、対応も非常に良いメーカーです。

特に注意している点は、意思疎通の行き違いを防ぐため、なるべく図示化して

顧客要求、仕様内容を伝えるようにしています。

もう一方で、別の中国メーカーＢ社は、価格は多少割高ですが、アフター

フォローがしっかりと対応できるメーカーです。日本語もある程度通じる

営業スタッフが窓口となっています。

Ａ社は低価格、Ｂ社は精度、アフターフォローが求められる需要に対応して

います。

A,B社以外の金型メーカーも、ネット検索で取引したいとの、メールや問い

合わせが毎週のように来ます。

しかし、A社のように信頼関係がないと、安いからと言って新たなメーカーに

飛びつくことにはリスクが伴います。また、中国と気軽に行き来ができない

状況で、これから新たに信頼関係を築くのは、困難な状況ですので、時間を

かけて、リスク回避しながらの新規開拓となります。

このように、弊社のような中国協力メーカー頼りの引き合い対応には、長年

培った信頼関係が強みとなっています。

　　

残念なことに、今の国内金型業界は価格競争に陥り、弱小金型メーカーは

次々と消えていってしまう運命にあります。円安で国内回帰と言っても

適正価格での取引が可能にならない限り、国内中小金型メーカーに活気が

戻ることはないと思います。

現状において、特殊な技術以外では中国の価格、パワーにおいて、今だ

日本メーカーは歯が立ちません。（金型に限りませんが）

弊社は今後もA社,B社を使い分けてニーズに対応していくつもりですので

よろしくお願い致します。

また、アルミ、SUS等、切削板金加工メーカーC社とも長い付き合いをして

いますので、このような案件があれば、ぜひご連絡ください。

価格、対応力において、日本メーカーを上回ると考えています。

中国金型メーカーから、金型をうまく調達する方策はあるのか？

中国金型メーカーにとって、日本の自動車関連の部品メーカーなど、金型需要に

対してかなり期待度は大きいと思います。

一方、日本企業では、中国金型の品質レベルに対してかなり不安を持っている

のも事実です。

実際に、一番安い見積もりをもらった、中国金型メーカーで製作した金型が5回

6回のトライでようやく合格となり、その間、2カ月以上費やし、トライサンプル

送付代のエア便に数十万円近く掛かってしまい、利益が全く得られないといった

事例も多く耳にします。

では、安くて、品質の良い金型を調達するにはどうすれば良いでしょうか？

経験20年の弊社でも、一番難しい問題ですが、一つ言えることは技術以前に

コミュニケーションが、うまく取れるかどうか？伝えたいことをタイムリー

に相手に伝えられるかどうかです。

次に、結果報告です。

指示した通りやってくれたかどうか？うまくやれたかどうか？一番気になる

情報を伝えてくれるかどうか？です。

この点、情報のやり取りに関しては、どうも中国人は苦手なようで、なかなか

結果を伝えてくれません。

金型は産業の糧ですが、中国の圧倒的な生産能力に日本は太刀打ちできません。

中国金型メーカーをいかにうまく使っていけるかが今後の日本の製造業を

支えていくための重要ポイントとなっています。

とくに安心できる品質保証体制を敷いております。詳しくは・・・

　　★品質保証体制確立

当社では、このような背景のもとに、日本企業の金型ニーズに応えるため

中国金型生産のサポートを行っております。

どうぞ、お気軽にお問い合わせください。

posted by swift1 at 20:46| プラスチック金型 | |

医療・車部品：クリーンルームにおけるプラスチック成形

自動車ライトなどの光学部品、電子部品、医療部品、食品関係部品等の

様々な分野におけるプラスチック部品をクラス10万のクリーンルーム

で、異物の混入ゼロの射出成形が可能です。

　・アクリル光学仕様透明品

　・ポリカーボネート光学仕様製品

　・光学系プラスチックレンズ

　・導光板

---

試作金型（簡易金型）の製作 とにかく格安の試作・小ロット生産用金型！

プラスチック試作金型のお見積り依頼は
　こちら　よりお願い致します。（24時間受け付け）


ご要望に応えます！試作・小量生産用の金型をとにかく、安く作りたい
　・日本に比較して、1/2の期間、2/3の価格で制作可能です。
　・試作金型は、部品サンプル品のみの納入となります。
　・車部品、OA部品など、それぞれの専門メーカーの選択が可能です。
　・中国ローカル協力工場ですが、日本人の指導が行き届いています。

---

時代のニーズにマッチした試作金型（簡易金型）の特徴
製作方法について解説します。
自動車部品の開発などで、絶対的なスピード対応が要求される試作品の設計製作
『もう少し安くならないか？』『納期あと１日早くして欲しい』など、お客様
ご要望に答えることができます。

■ 量産金型
プラスチック製品を大量に生産する場合には金型を製作し、その型に樹脂を流し
込み、量産成形を行います。
熱可塑性のプラスチック製品を大量生産するための金型は、一般的にはS50Cや
調質鋼と呼ばれる予め硬度が調整された鋼材（HRC30〜40程度）、SKD61などの
焼き入れ鋼など、用途に応じた硬度の鋼材を使用します。
金型の材質に硬度が必要な理由は、大量生産を行っても金型が損傷しないよう
にするためです。

■ 試作金型とは
金型構造を必要最小限の簡易的な構造に工夫して製作する金型で、社内で成形
する事を想定して製作、社外への持ち出し（売り型）は行わず、試作評価用の
サンプル品100個〜500個程度の小ロットのみを納入する目的で製作される金型
を言います。従って金型の保管も1年程度を想定しています。

試作金型による試作するメリットとしては、真空注型などの試作と違って射出
成形機を使って製品を作るため、汎用樹脂やエンジニアプラスチックなど
熱可塑性の素材(ABS/PP/PC/POM/その他)が一通り選択できます。
量産前に量産性評価を行いたい場合や、量産品に極めて近い品質・機能を求
るる場合に有効な方法と言えます。

■ 使用材料について
試作金型では通常は、加工しやすいアルミ材を使用します。アルミ材を使用
することで、材料費15%、加工費35%程度安く作ることが可能になります。

但し、アルミ材は、後で金型修正を行う場合は、放電や溶接による加工が
できないという制約があります。設計変更や改造が想定される金型はアルミ材
は避けた方が良いでしょう。
また金型ベースをアルミとした場合は、強度の点で繰り返し使用はできません。

■ 複雑な形状への対応
コネクタなどの複雑な形状やPPSといった高温で使用される樹脂にはアルミ
金型では対応できない場合があります。
複雑な形状の場合には硬度の高い鋼材を使う事が望ましいのですが、金型製作
時の加工性などを考え、必要な部分だけは高硬度の鋼材を使い、比較的簡易的
な形状部分にはアルミニウム合金を使う、鉄とアルミのハイブリッド金型で
対応します。

また形状が簡易的であっても、高温下で長時間成形持続する場合にはアルミの
機械的性質が低下するため、アルミは使用せず鋼材で金型を製作する場合が
あります。

■ カセット方式金型
カセット金型は、金型の製品に関わる部分のみを交換し、共用できるパーツに
関しては共用を前提に製作される金型を言います。

製品部分は製品形状ごとに製作が必要です。しかし成形機に金型を取付ける
ためのモールドベースなど、他の金型と共用しても支障がないパーツは、製作
せずに流用し価格を抑え、納期も短縮することが可能になります。

● カセット金型のメリットとしては
•キャビティ/コア部分など必要部分のみの製作なので工期の短縮が図れる
•材料が節約できる
•小ロット生産に向いている
•金型の保管スペースを少なくできる

● デメリットとしては
•大量生産には不向き
•ベースが他の製品でも共用されているため社外への持ち出しができない
•型の組換え作業があるため、成形費は割高になる

当社では、中国において、試作金型を短納期で製作しており、日系のお客様から大変好評を得ております。24時間いつでもe-mailにて受け付けております。
　★ E-mail　[e-mail]
　　中国([phone]
　　日本([phone]

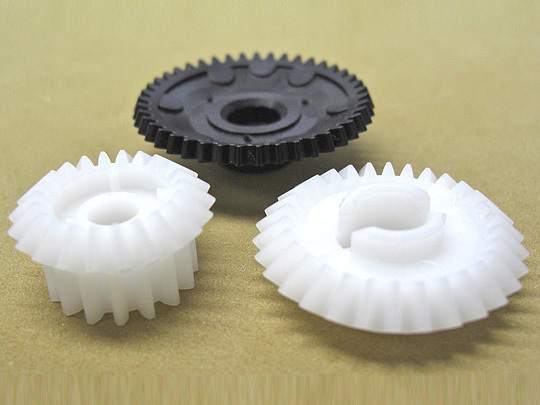

プラスチック金型の設計・製作

プラスチック金型の設計から試作、量産まで専門スタッフがコーディネートします。
　・自動車部品、事務機器試作金型、樹脂切削加工の短納期対応
　・医療機器用高精度・精密金型の設計・製作など
■ 金型設計室
　● スタッフ構成
　　社長　1名、営業技術 1名、設計技術者　5名
　　金型設計14年~7年と経験豊富（但し30歳代の若手中心）
　　1名は日本の金型メーカーで2年研修を行っています。
　● 金型の種類
　タイプ：量産金型／試作金型　
　種類：自動車部品，TV部品，PC部品，携帯部品, プリンタ部品
　構造：単色成形／2色成形、インサート成形
　　
　　　　
　　

■ 金型工場
　CNCマシーン 5台、ワイヤーカット機 3台、放電加工機 2台、その他 21台
　　
　　
　　

■ 量産工場
成形機600t 1台、460t 1台、300t 4台、240t 3台、110t 4台
　● 金型トライ
　　
　● 量産工場
　　
　　
　　

注）上記は、すべて弊社業務提携工場の説明です。

プラスチック成形不良

金型が完成し、いざトライの段階になると、毎回のように様々なトラブル
が発生し、その対策に追われてしまいます。

できるなら、成形品設計から金型設計・製作および成形までの全工程の
事前検討で、要求品質の成形品を予定どおりのサイクル、予測どおりの
成形条件で、1 回の成形で得ることができれば理想的なのですが、現実
はなかなか難しいものです。

本解説では、総合的な見地から成形不良対策について考察し、理論的、
具体的にその対策を考えてみたいと思います。

１．ヒケ
（１）現象
　成形物表面の凹み変形。

（２）発生メカニズム
　溶融材料がキャビティ内で冷却され体積収縮をおこす際、その収縮部分
に相当する材料が補充圧入されていないため起る、または冷却時の収縮の
不均一による発生する。

（３）対策
　成形条件；
　・キャビティ内への材料圧入圧力を増加する
　・1ショットの材料が供給量不足にならない様適量を供給する
　・シリンダー温度を下げ、溶融材料冷却固化時の収縮過大を防止する
　・金型温度を調整し、低すぎ、または高すぎをなくす
　・冷却不測の場合は、金型温度の低下または冷却時間を延長する
　金型；
　・ゲート、スプルー、ランナーが細過ぎる場合は広げる
　・成形物の肉厚の変化のある場合は肉厚部にゲートをつけるようにする

２．バリ
（１）現象
　パーティングに樹脂が流れ込む現象

（２）発生メカニズム
　型締圧が射出圧より低くなり射出のときに金型が開く、またはパーティ
ング部に異物をはさんでいる　

（３）対策
　成形条件；
　・射出圧力が高い場合は圧力を低くする、または射出速度を下げる
　・型締力が不足している場合は型締力を増す
　・材料供給量が多い場合は適正な供給量にする
　・樹脂温度が高い場合は適当なシリンダー温度とする　

３．ウエルドライン
（１）現象
　成形物表面に生じた成形材料の融着不良現象で、樹脂の合わさり目
に線ができる。ウェルド上に穴（ショートショット）を生じる場合もある

（２）発生メカニズム
　成形材料がキャビティ内を分岐したのち再び合流するとき材料温度が低下
して完全に融合せず融着不良となる　

（３）対策
　成形条件；
　・射出圧不足の場合は圧力を増す
　・溶融材料がキャビティ内で冷えすぎる場合は金型温度を高める
　金型；
　・スプルー、ランナー、ゲートにおける流動抵抗大の場合は
　　�@スプルーランナー、ゲートの断面積を大きくする
　　�A長さを短くする
　　�B表面仕上げを滑らかにする
　・キャビティ内のガス抜き不良の場合は、金型に充分なガス抜きをつける
　　または、清掃しガス抜きを良くする
　・成形材料のキャビティ内での分流再会合のため起きる場合は、
　　�@ゲート位置を変える
　　�Aキャビティ構造を分流、再会合のないように変える
　　�Bゲートから最も遠いウエルドのところに過冷材料の溜り
　　　（コールドスラッグウエル）を設ける
　材料；
　・溶融材料のる流動性不良の場合は
　　�@シリンダー温度を高める
　　�Aサイクルを長くする
　　�B流れの良い材料に変える
　・外部潤滑剤、離型剤の使用過多の場合は使用量を調整する

４．ショートショット
（１）現象
　材料不足により不完全形状の成形物を生ずる現象

（２）発生メカニズム
　金型内で成形材料が完全充填されないで冷却固化する

（３）対策　
　成形条件；
　・供給材料の不足の場合は、原料供給量を適量に保つ
　・射出圧不足の場合は、圧力を適切に保つ
　・金型温度の低過ぎの場合は、金型温度を適切に保つ
　・材料供給不良、ホッパーよりの落下不良をなくす
　・スクリューへの喰い込み不良の場合シリンダー温度の勾配を適当に保つ
　金型；
　・スプルー、ランナー、ゲートにおける抵抗大の場合、
　　�@スプルー、ランナー、ゲートの断面積を増す
　　�A長さを短くする
　　�B表面仕上げを滑らかにする
　・キャビティの流動抵抗大の場合
　　�@ゲートの位置を変える
　　�A材料の流動が良くなるように形状厚みを変える
　・ガス抜け不良の場合、適正なガス抜きをつける
　材料；
　・材料の流動性不良の場合
　　�@シリンダー温度を上げる
　　�Aサイクルを長くする
　　�B射出速度を増す
　　�C流動性の良い材料にする　

５．クレージング・クラック
（１）現象
　成形品の表面に毛髪状の線にみえる小さい割れまたはひび

（２）発生メカニズム
　成形品の内部応力があるために経時的に発生する
　　
（３）対策
　成形条件；
　・射出圧力の過大による場合は、射出圧力を低下させる
　・パッキング圧力の過大による場合、パッキング圧力を低下させる
　・材料供給量の過多の場合、材料供給量を減らす
　・金型温度の低過ぎの場合、金型温度を上げる
　・成形物の構造上歪の生成しやすい場合、肉厚の急変およびシャー
　　プなエッジをさける
　・離型剤中の溶剤による場合離型剤の使用中止またはクレージング
　　に影響のない離型剤に変える
　金型；
　・離型不良で、特定箇所に応力が集中する場合、金型構造を変える
　　または離型剤を使用する

プラスチック金型の耐久性、保証ショット数

プラスチック金型の耐久性、保証ショット数 について解説します。

プラスチック金型の見積りをする際、保証ショット数の明記を求められる
場合があります。この場合、一般的な数字はあるでしょうか？

例えば、以下のような一般的な目安の値を使用することがあります。
　ガラス無し樹脂→プリハードン鋼入子型＝３０万ショット
　ガラス有り樹脂→プリハードン鋼入子型＝１０万ショット以下
　ガラス無し樹脂→焼き入れ戻し鋼入子型＝５０万ショット
　ガラス有り樹脂→焼き入れ戻し鋼入子型＝３０万ショット以下

ただ、この保証ショット数は実績が性格に把握できていないのが実情で、
また単純に量産生産数だけで保証数を定義しても意味がありません。

成形加工時には量産カウント前に慣らし射ちで、かなりのショット数が発
生しますが、カウントはされていません。

もちろん、成形加工中のミスショットによるＰＬ潰れやコア破損やカジリ
などの事故が発生し型修理を行ったた後は見積り段階で設定した保証ショ
ット数も曖昧なものになってしまいます。

見積り段階での保証ショット数とは、成形工程で全く故障も無く、また
量産開始前後に発生する設計変更による型改造も行われず定期的にメンテ
ナンスが最後まで遂行され、良い状態で型が管理された場合の話です。

そんな完璧な状態で保証ショット数を完了する型は、事実上皆無に等
しいでしょう。

プレス金型を作る上での金型の耐久性の考え方も共通している部分が
あり、保証ショット数を提示することはなかなか難しいと思います。
言ってみれば、いくらなんでもこれぐらいは加工できなければ困ると
いう数字であって、算出根拠はあまり厳密ではありません。

とは言え、金型を作る側としては何も考えないで材料を選んでいるわけ
ではなく、金型予算を考え、金型屋としての良心のもとに、最良の材料を
選定しているのです。

実際に、お客様に対する保証は、なにがしかのトラブルが発生した場合に
どうするか？のほうが重要ポイントになります。

そのトラブルの状況により、金型に起因するのか、使用（保管）状況による
のかどうか？によって、保証するのかそれとも有償修理するのかを取決め
します。

微妙なところがあり、将来お金が絡んでくる問題でもあるため、できれば
取引契約に入れておく配慮も必要になります。特に、海外との金型取引で
は、契約は必須となります。

自動車バンパー 大型プラスチック金型製作

●当社は、大型サイズのプラスチック金型を委託製作しております。
バンパー、インストルメントルパネル、ドア、フェンダーインナー
ドアトリムクォータートリム、ダクトなど自動車用大型樹脂金型。

●自動車用、大型射出成形金型製造の中国専門工場と提携。

●工場立地は上海近郊の昆山市で、輸送手段は、船、航空機など
により、日本への輸出が便利です。
また、長江の港から中国内陸部への船便も便利です。

●大型精密部品加工、金型組立、試作（3000t/1800t成形機）
　大型三次元測定機を自社で保有し、金型一貫工程を
　保有しています。

●現地協力工場には、日本語のできる当社の金型技術者が常駐して
おり日本のお客様の要望に柔軟に対応しており、多くの日本車用
バンパー金型の受注実績があります。

●日本事務所と現地スタッフの連携で、日本のお客様のサービス
　向上に努めています。

【お問い合わせ】
■ 日本事務所（高崎ものづくり技術研究所）　群馬県高崎市　下之城町584-70
　TEL [phone]　（濱田）
　E-mail [e-mail]
■ 中国事務所（昆山駿巧商貿有限公司）　中国昆山市周市鎮
　TEL [phone]　（党 ：日本語可）
　

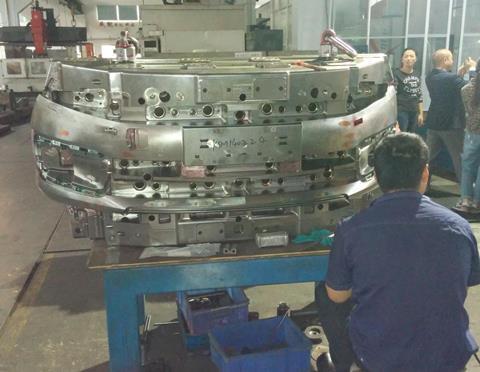

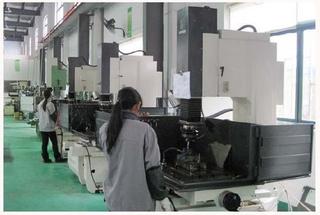

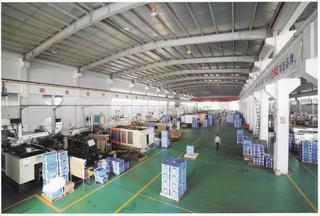

【工場内作業風景】

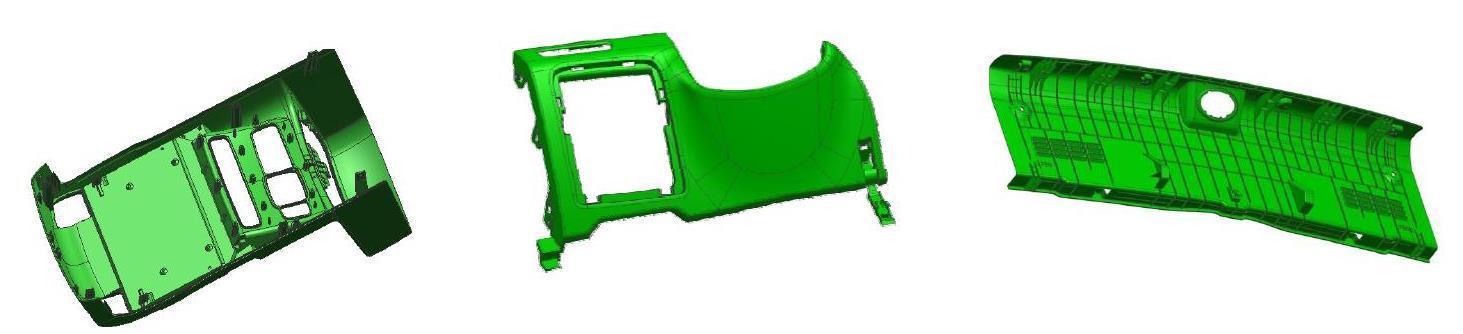

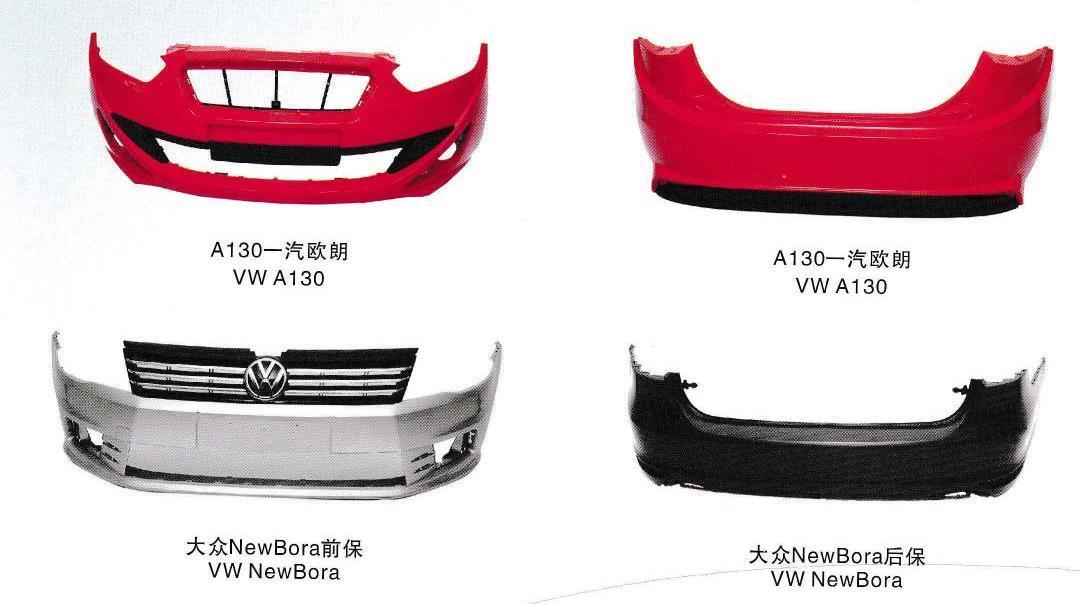

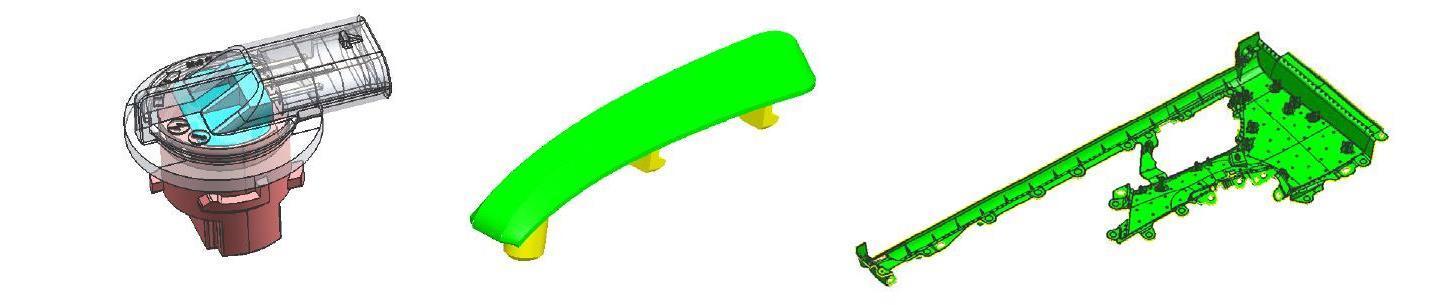

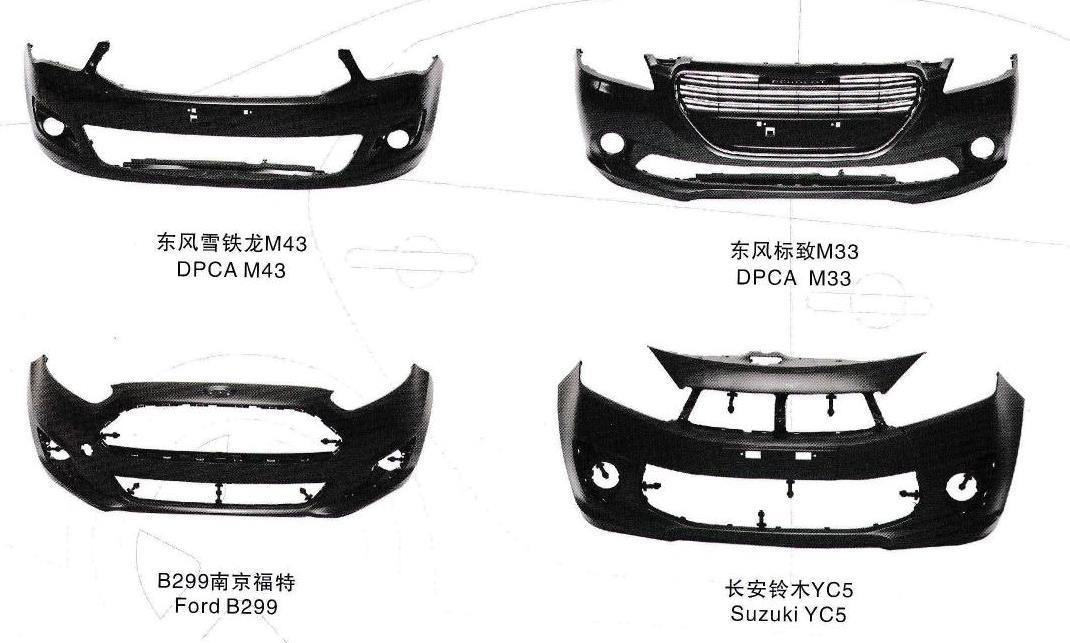

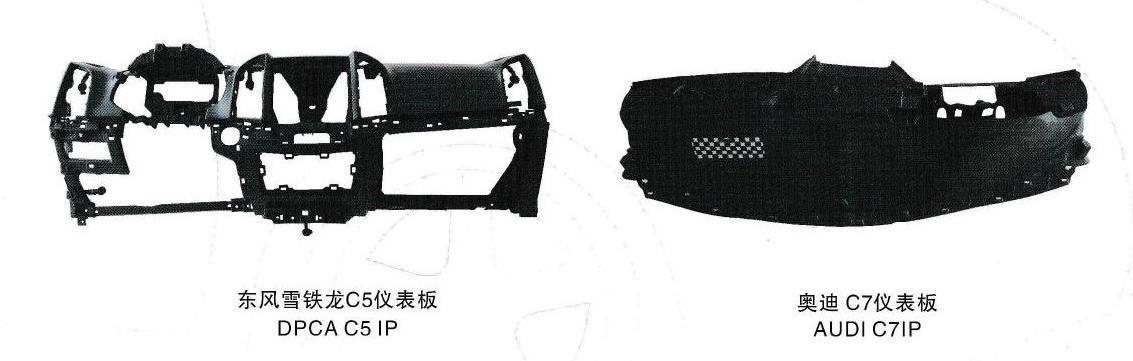

【主な製品】










【主な設備】
■ 大型CNC　19台　最大加工サイズ　4000×2100×1400　精度0.005〜0.01
■ EDM 8台　最大加工サイズ 2000×1000×600　精度0.01
■ 深堀加工機　5台　最大加工サイズ　3000×1500×1500　精度0.02

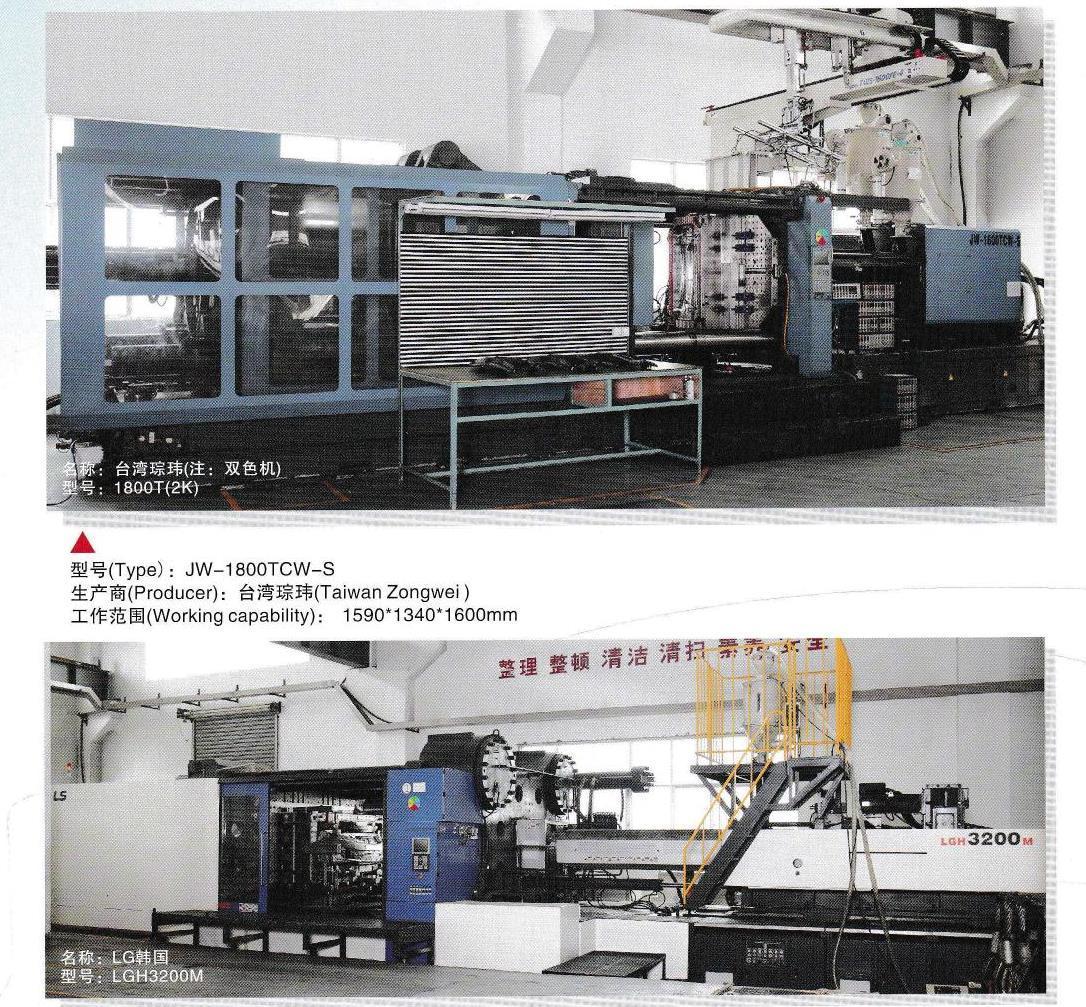

■ 成形機（試作用）　4台　280t〜3200t　最大金型サイズ 2140×1900×2200

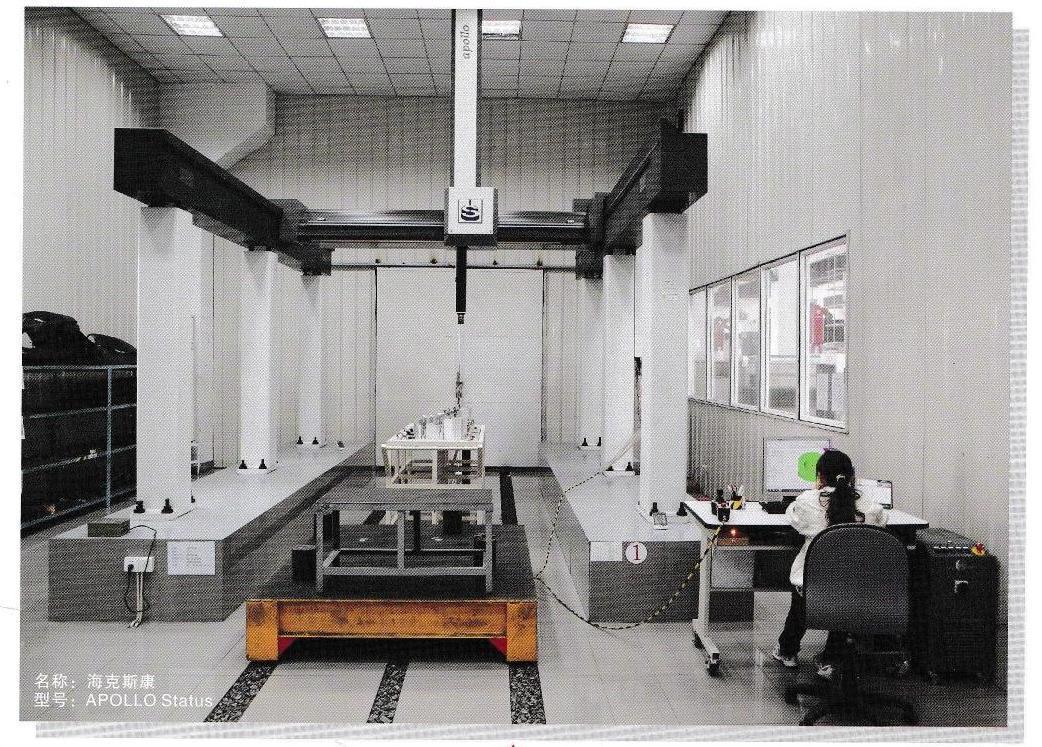

■ 三次元測定機　2台　最大サイズ　2500×5000×1800　
■ その他
